รายละเอียดสินค้า:
การชำระเงิน:
|
| ประเภทขดลวด: | YWE | มุมเอฟเฟกต์ฮอลล์: | 120 Deg. 120 องศา Electrical angle มุมไฟฟ้า |
|---|---|---|---|
| เล่น Radial: | 0.02mm / 460g | จบการเล่น: | 0.08mm / 450g |
| Max. แม็กซ์ radial force แรงรัศมี: | 220N @ 20mm จากหน้าแปลน | Max. แม็กซ์ axial force แรงตามแนวแกน: | 60N |
| ชั้นฉนวน: | B | ความต้านทานของฉนวน: | 100MΩนาที, 500VDC |
| เน้น: | 3000 รอบต่อนาทีมอเตอร์ brushless ไฟฟ้า 48VDC brushless dc มอเตอร์ไฟฟ้า,3000 รอบต่อนาที 3 เฟสมอเตอร์ Brushless DC,3000 RPM 3 phase Brushless DC Motor |
||

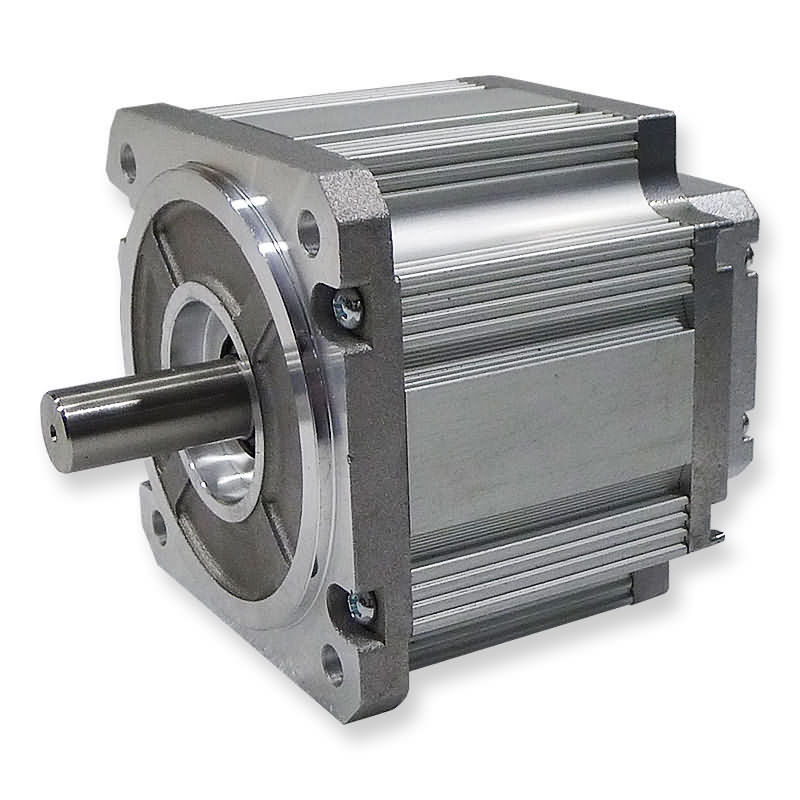

48VDC 3000 RPM Max Radial Force 220N Brushless E Motor
ข้อกำหนดทั่วไป
| ประเภทขดลวด | YWE |
| มุมเอฟเฟกต์ฮอลล์ | 120 องศามุมไฟฟ้า |
| เล่น Radial | 0.02mm / 460g |
| จบการเล่น | 0.08mm / 450g |
| แม็กซ์แรงรัศมี | 220N @ 20mm จากหน้าแปลน |
| แม็กซ์แรงตามแนวแกน | 60N |
| ชั้นฉนวน | B |
| ความเป็นฉนวน | 500VDC เป็นเวลาหนึ่งนาที |
| ความต้านทานของฉนวน | 100MΩนาที, 500VDC |
ข้อมูลประสิทธิภาพ
| แบบ | หน่วย |
90ZW3S 681230 |
90ZW3S 75A30 |
90ZW3S 88C10 |
90ZW3S 88C30 |
90ZW3S 108C10 |
90ZW3S 108C30 |
90ZW3S 136E10 |
90ZW3S 136E30 |
| จำนวนขั้ว | 8 | ||||||||
| จำนวนเฟส | 3 | ||||||||
| แรงดันไฟฟ้า | VDC | 12 | 24 | 48 | 48 | 48 | 48 | 310 | |
| ความเร็วที่กำหนด | RPM | 3000 | 3000 | 1000 | 3000 | 1000 | 3000 | 1000 | 3000 |
| แรงบิดแผงอย่างต่อเนื่อง | นิวตันเมตร | 0.6 | 0.8 | 1 | 1 | 1.9 | 1.9 | 3 | 3 |
| แรงบิดสูงสุด | นิวตันเมตร | 0.5 | 0.7 | 0.85 | 0.85 | 1.7 | 1.7 | 2.5 | 2.5 |
| กำลังไฟ | W | 157 | 220 | 89 | 267 | 178 | 534 | 262 | 785 |
| แรงบิดสูงสุด | นิวตันเมตร | 1.5 | 2.1 | 2.55 | 2.55 | 5.1 | 5.1 | 7.5 | 7.5 |
| กระแสสูงสุด | 50.4 | 70.5 | 7.9 | 21.4 | 16.9 | 42.8 | 4 | 9.7 | |
| แรงบิดคงที่ | นิวตันเมตร / A | 0.03 | 0.03 | 0.324 | 0.119 | 0.302 | 0.119 | 1.89 | 0.77 |
| กลับ EMF | V / KRPM | 3.15 | 3.15 | 34.3 | 12.6 | 32 | 12.6 | 200 | 81.5 |
| ความเฉื่อยของโรเตอร์ | Kg.c㎡ | 0.6 | 0.8 | 1.2 | 1.2 | 1.8 | 1.8 | 2.65 | 2.65 |
| ความยาวลำตัว | มิลลิเมตร | 68 | 75 | 88 | 88 | 108 | 108 | 136 | 136 |
| ช่วงแรงดันไฟฟ้า | VDC | 12 ~ 90 | 12 ~ 170 | 24 ~ 310 | 24 ~ 310 | 24 ~ 310 | 24 ~ 310 | 24 ~ 310 | 24 ~ 310 |
| ช่วงความเร็ว | RPM | 1000 ~ 3000 | |||||||
| น้ำหนัก | กิโลกรัม | 1.4 | 1.7 | 2.1 | 2.1 | 2.6 | 2.6 | 4.1 | 4.1 |
ลักษณะ
Brushless DC Motors ถูกนำมาใช้อย่างกว้างขวางในการใช้งานที่หลากหลายเช่นอุปกรณ์สำนักงานปั๊มเครื่องทอผ้าและอื่น ๆ อีกมากมาย
การประยุกต์ใช้:
ตัวเลือกการปรับแต่ง
เพลาที่กำหนดเองและรายละเอียดการติดตั้ง:
มอเตอร์ทั้งหมดสามารถจัดหาตามการร้องขอด้วยเพลาเดี่ยวหรือคู่สิ้นสุดลงเพลาสั้นและยาวรวมทั้งการปรับเปลี่ยนอื่น ๆ อีกมากมายหน้าแปลนแบบกำหนดเองและรายละเอียดการติดตั้งอื่น ๆ ก็สามารถนำมาพิจารณาได้เช่นกัน
เข้ารหัส:
มอเตอร์ทั้งหมดสามารถจัดตามคำขอด้วยตัวเลือกการเข้ารหัสและความละเอียดที่หลากหลาย
เบรค:
มอเตอร์ทุกคันสามารถใช้เบรกจอดรถแบบแม่เหล็กไฟฟ้าโดยมีหรือไม่มีก็ได้
สายรัดสายไฟ:
มอเตอร์ทั้งหมดสามารถจัดตามคำขอด้วยชุดสายเคเบิลที่กำหนดเองและ / หรือสายตะกั่วพิเศษที่มีหรือไม่มีขั้วต่อ
