รายละเอียดสินค้า:
การชำระเงิน:
|
| ประเภทขดลวด: | YWE | มุมเอฟเฟกต์ฮอลล์: | 120 Deg. 120 องศา Electrical angle มุมไฟฟ้า |
|---|---|---|---|
| เล่น Radial: | 0.02 มม. @ 450 กรัม | จบการเล่น: | 0.08mm@450g |
| Max. แม็กซ์ radial force แรงรัศมี: | 15N @ 10mm จากหน้าแปลน | Max. แม็กซ์ axial force แรงตามแนวแกน: | 10N |
| ชั้นฉนวน: | B | ความต้านทานของฉนวน: | 100MΩนาที, 500VDC |
| เน้น: | มอเตอร์ไฟฟ้า brushless 22000 รอบต่อนาทีมอเตอร์ไฟฟ้า Brushless E 10N,มอเตอร์กระแสตรง Brushless DC 36 มม,36mm 3 phase Brushless DC Motor |
||

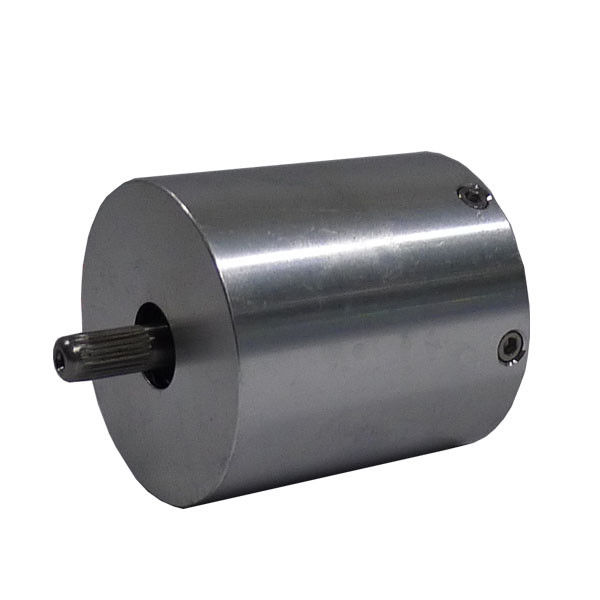

ความยาว 36 มม. 11.8mN.m มอเตอร์ไฟฟ้ากระแสตรงไร้แปรงถ่านขนาด 0.1 กก
ข้อกำหนดทั่วไป
|
ประเภทขดลวด |
YWE |
|
มุมเอฟเฟกต์ฮอลล์ |
120 องศามุมไฟฟ้า |
|
เล่น Radial |
0.02 มม. @ 450 กรัม |
|
จบการเล่น |
0.08mm@450g |
|
แม็กซ์แรงรัศมี |
15N @ 10mm จากหน้าแปลน |
|
แม็กซ์แรงตามแนวแกน |
10N |
|
ชั้นฉนวน |
B |
|
ความเป็นฉนวน |
500VDC เป็นเวลาหนึ่งนาที |
|
ความต้านทานของฉนวน |
100MΩนาที, 500VDC |
ข้อมูลประสิทธิภาพ
|
แบบ |
หน่วย |
33ZW3Y36A150 |
33ZW3Y36A200 |
33ZW3Y3612200 |
|
จำนวนขั้ว |
|
4 |
||
|
จำนวนเฟส |
|
3 |
||
|
แรงดันไฟฟ้า |
VDC |
24 |
24 |
12 |
|
ความเร็วที่กำหนด |
RPM |
15000 |
20000 |
20000 |
|
แรงบิดแผงอย่างต่อเนื่อง |
mN.m |
14.16 |
14.16 |
14.16 |
|
แรงบิดสูงสุด |
mN.m |
11.8 |
11.8 |
11.8 |
|
กำลังไฟ |
W |
18.5 |
25 |
25 |
|
แรงบิดสูงสุด |
นิวตันเมตร |
35.4 |
35.4 |
35.4 |
|
กระแสสูงสุด |
|
3 |
4.05 |
8.1 |
|
แรงบิดคงที่ |
นิวตันเมตร / A |
11.8 × 10-3 |
9 × 10-3 |
4.5 × 10-3 |
|
กลับ EMF |
V / KRPM |
1.5 |
1.09 |
0.54 |
|
ความเฉื่อยของโรเตอร์ |
gc㎡ |
2.33 |
2.33 |
2.33 |
|
ความยาวลำตัว |
มิลลิเมตร |
36 |
||
|
ช่วงแรงดันไฟฟ้า |
VDC |
12 ~ 24 |
||
|
ช่วงความเร็ว |
RPM |
4000 ~ 22000 |
||
|
น้ำหนัก |
กิโลกรัม |
0.1 |
0.1 |
0.1 |
ลักษณะ
Brushless DC Motors ถูกนำมาใช้อย่างกว้างขวางในการใช้งานที่หลากหลายเช่นอุปกรณ์สำนักงานปั๊มเครื่องทอผ้าและอื่น ๆ อีกมากมาย
ตัวเลือกการปรับแต่ง
เพลาที่กำหนดเองและรายละเอียดการติดตั้ง:
มอเตอร์ทั้งหมดสามารถจัดส่งตามความต้องการด้วยเพลาเดี่ยวหรือคู่สิ้นสุดลงเพลาสั้นและยาวรวมถึงการดัดแปลงอื่น ๆ อีกมากมายนอกจากนี้ยังสามารถพิจารณาครีบหน้าแปลนแบบกำหนดเองและรายละเอียดอื่น ๆ ได้อีกด้วย
เข้ารหัส:
มอเตอร์ทั้งหมดสามารถจัดตามคำขอด้วยตัวเลือกการเข้ารหัสและความละเอียดที่หลากหลาย
เบรค:
มอเตอร์ทุกคันสามารถใช้เบรกจอดรถแบบแม่เหล็กไฟฟ้าโดยมีหรือไม่มีก็ได้
สายรัดสายไฟ:
มอเตอร์ทั้งหมดสามารถจัดตามคำขอด้วยชุดสายเคเบิลที่กำหนดเองและ / หรือสายตะกั่วพิเศษที่มีหรือไม่มีขั้วต่อ
