รายละเอียดสินค้า:
การชำระเงิน:
|
| ประเภทขดลวด: | DELTA | Max. แม็กซ์ axial force แรงตามแนวแกน: | 15N |
|---|---|---|---|
| จำนวนขั้ว: | 8 | จำนวนเฟส: | 3 |
| ช่วงความเร็ว: | 2000 ~ 8000RPM | ช่วงแรงดันไฟฟ้า: | 12 ~ 48V |
| เน้น: | เดลต้าไขลานมอเตอร์ brushless ไฟฟ้า 8 ขั้วมอเตอร์ไฟฟ้า brushless dc,เดลต้า 3 เฟสมอเตอร์ brushless DC,Delta 3 phase Brushless DC Motor |
||

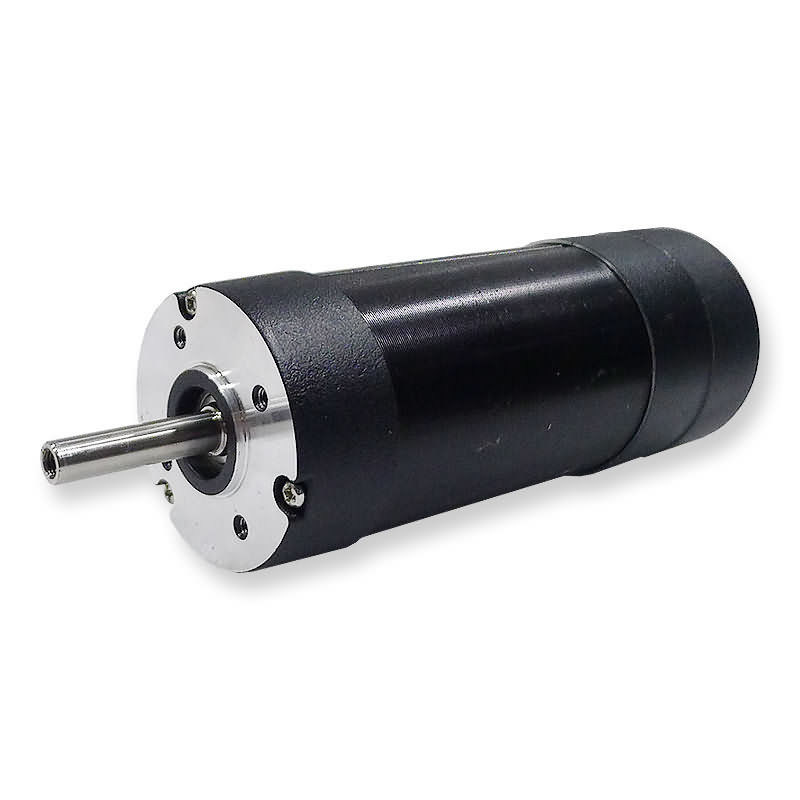

Radial Play 0.025mm / 460g Delta Winding Brushless E Motor
ข้อกำหนดทั่วไป
|
ประเภทขดลวด |
สันดอน |
|
มุมเอฟเฟกต์ฮอลล์ |
120 องศามุมไฟฟ้า |
|
เล่น Radial |
0.025mm / 460g |
|
จบการเล่น |
0.025mm / 4000g |
|
แม็กซ์แรงรัศมี |
75N @ 20mm จากหน้าแปลน |
|
แม็กซ์แรงตามแนวแกน |
15N |
|
ชั้นฉนวน |
B |
|
ความเป็นฉนวน |
500VDC เป็นเวลาหนึ่งนาที |
|
ความต้านทานของฉนวน |
100MΩนาที, 500VDC |
ข้อมูลประสิทธิภาพ
| แบบ | หน่วย | 42ZW3S41A20 | 42ZW3S41A40 | 42ZW3S41A80 | 42ZW3S61A20 |
| จำนวนขั้ว | 8 | ||||
| จำนวนเฟส | 3 | ||||
| แรงดันไฟฟ้า | VDC | 24 | |||
| ความเร็วที่กำหนด | RPM | 2000 | 4000 | 8000 | 2000 |
| แรงบิดแผงอย่างต่อเนื่อง | นิวตันเมตร | 0.072 | 0.072 | 0.072 | 0.144 |
| แรงบิดสูงสุด | นิวตันเมตร | 0.063 | 0.063 | 0.063 | 0.125 |
| กำลังไฟ | W | 13 | 26 | 52 | 26 |
| แรงบิดสูงสุด | นิวตันเมตร | 0.19 | 0.19 | 0.19 | 0.375 |
| กระแสสูงสุด | 2.7 | 5.4 | 10.8 | 5.3 | |
| แรงบิดคงที่ | นิวตันเมตร / A | 0.074 | 0.035 | 0.02 | 0.074 |
| กลับ EMF | V / KRPM | 7.82 | 3.66 | 2.1 | 7.82 |
| ความเฉื่อยของโรเตอร์ | gc㎡ | 24 | 24 | 24 | 48 |
| ความยาวลำตัว | มิลลิเมตร | 41 | 41 | 41 | 61 |
| ช่วงแรงดันไฟฟ้า | VDC | 12 ~ 48 | |||
| ช่วงความเร็ว | RPM | 2000 ~ 8000 | |||
| น้ำหนัก | กิโลกรัม | 0.3 | 0.3 | 0.3 | 0.45 |
| แบบ | หน่วย | 42ZW3S61A40 | 42ZW3S61A80 | 42ZW3S81A20 | 42ZW3S81A40 |
| จำนวนขั้ว | 8 | ||||
| จำนวนเฟส | 3 | ||||
| แรงดันไฟฟ้า | VDC | 24 | |||
| ความเร็วที่กำหนด | RPM | 4000 | 8000 | 2000 | 4000 |
| แรงบิดแผงอย่างต่อเนื่อง | นิวตันเมตร | 0.144 | 0.144 | 0.225 | 0.225 |
| แรงบิดสูงสุด | นิวตันเมตร | 0.125 | 0.125 | 0.19 | 0.19 |
| กำลังไฟ | W | 52 | 104 | 39.5 | 79 |
| แรงบิดสูงสุด | นิวตันเมตร | 0.375 | 0.375 | 0.57 | 0.57 |
| กระแสสูงสุด | 10.6 | 21.2 | 7.25 | 14.5 | |
| แรงบิดคงที่ | นิวตันเมตร / A | 0.035 | 0.02 | 0.074 | 0.035 |
| กลับ EMF | V / KRPM | 3.66 | 2.1 | 7.82 | 3.66 |
| ความเฉื่อยของโรเตอร์ | gc㎡ | 48 | 48 | 72 | 72 |
| ความยาวลำตัว | มิลลิเมตร | 61 | 61 | 81 | 81 |
| ช่วงแรงดันไฟฟ้า | VDC | 12 ~ 48 | |||
| ช่วงความเร็ว | RPM | 2000 ~ 8000 | |||
| น้ำหนัก | กิโลกรัม | 0.45 | 0.45 | 0.6 | 0.6 |
| แบบ | หน่วย | 42ZW3S81A80 | 42ZW3S101A20 | 42ZW3S101A40 | 42ZW3S101A60 |
| จำนวนขั้ว | 8 | ||||
| จำนวนเฟส | 3 | ||||
| แรงดันไฟฟ้า | VDC | 24 | |||
| ความเร็วที่กำหนด | RPM | 8000 | 2000 | 4000 | 6000 |
| แรงบิดแผงอย่างต่อเนื่อง | นิวตันเมตร | 0.225 | 0.3 | 0.3 | 0.3 |
| แรงบิดสูงสุด | นิวตันเมตร | 0.19 | 0.25 | 0.25 | 0.25 |
| กำลังไฟ | W | 158 | 52.5 | 105 | 157.5 |
| แรงบิดสูงสุด | นิวตันเมตร | 0.57 | 0.75 | 0.75 | 0.75 |
| กระแสสูงสุด | 29 | 10 | 20 | 30 | |
| แรงบิดคงที่ | นิวตันเมตร / A | 0.02 | 0.074 | 0.035 | 0.028 |
| กลับ EMF | V / KRPM | 2.1 | 7.82 | 3.66 | 3 |
| ความเฉื่อยของโรเตอร์ | gc㎡ | 72 | 96 | 96 | 96 |
| ความยาวลำตัว | มิลลิเมตร | 81 | 101 | 101 | 101 |
| ช่วงแรงดันไฟฟ้า | VDC | 12 ~ 48 | |||
| ช่วงความเร็ว | RPM | 2000 ~ 8000 | |||
| น้ำหนัก | กิโลกรัม | 0.6 | 0.8 | 0.8 | 0.8 |
ตัวเลือกการปรับแต่ง
เพลาที่กำหนดเองและรายละเอียดการติดตั้ง:
มอเตอร์ทั้งหมดสามารถจัดส่งตามความต้องการด้วยเพลาเดี่ยวหรือคู่สิ้นสุดลงเพลาสั้นและยาวรวมถึงการดัดแปลงอื่น ๆ อีกมากมายนอกจากนี้ยังสามารถพิจารณาครีบหน้าแปลนแบบกำหนดเองและรายละเอียดอื่น ๆ ได้อีกด้วย
เข้ารหัส:
มอเตอร์ทั้งหมดสามารถจัดตามคำขอด้วยตัวเลือกการเข้ารหัสและความละเอียดที่หลากหลาย
เบรค:
มอเตอร์ทุกคันสามารถใช้เบรกจอดรถแบบแม่เหล็กไฟฟ้าโดยมีหรือไม่มีก็ได้
สายรัดสายไฟ:
มอเตอร์ทั้งหมดสามารถจัดตามคำขอด้วยชุดสายเคเบิลที่กำหนดเองและ / หรือสายตะกั่วพิเศษที่มีหรือไม่มีขั้วต่อ
